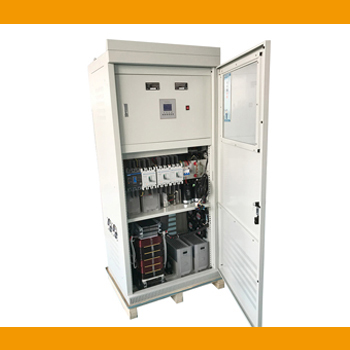

大系统直流屏

直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW。直流屏适用于10～500kV变电站、发电厂和高层建筑、住宅小区等的配电室，以及小型自备发电厂，作为高压开关、继电保护、自动装置、控制系统等的操作、控制电源和事故照明电源。同时也可应用于其它需要直流电源的场所（如石化、矿山、铁路等）。直流屏由交直流配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。

客户服务中心：13828898024 0755-23006215

产品详情

一、产品执行标准

FS系列直流成套系统的设计、生产过程中依据了下列标准：

GB3859—88半导体电力变流器。

ZBK45017－90电力系统用直流屏通用技术条件。

ZBK46004—88蓄电池充电、浮充电用晶闸管整流器。

DL/T459—2000电力系统直流电源柜订货技术条件。

LS（W）30—40—JT电力系统用微机控制直流电源柜技术条件。

Q/RHT002—2000深圳市恒国电力设备有限公司企业标准

系统特点

1.智能化程度高

采用智能高频开关整流技术，其充电过程完全符合HG3000微机控制直流电源柜充电曲线要求，模块、监控系统都可对电池实现智能充电管理，具有完善的“四遥”功能。

2.可靠性高

整流模块N+1冗余热备份，动态均流，可自主、主控或受控运行，与监控系统构成“三级监控”冗余结构；全部选用可靠元器件，出厂前均经过96小时高温老化。具有极强的抗干扰能力和雷击能力。

3.操作、使用简便

模块智能带电热插拔，交直流输入输出及母线开关上下电无顺序要求；监控系统集散式设计，功能模块既插既用，带电热插拔，方便安装、检修、更换。

4.显示、报警功能完善

人机界面友好丰富，任何故障都能发出声光报警，手动或自动消音，可各存储100条当前或历史告警信息。

5.效率、功率因数高

电源效率92％以上；有源功率因数校正技术，功率因数大于0.99，无电网谐波污染。

6.两路交流电源进线，自动切换

直流屏技术指标：

l  交流测量精度：220V及380V±15% 范围内 ≤ 1.0 %
l  直流测量精度：控母电压： 110V~240V范围内 ≤ 0 .5% 　　
合母电压： 286V~198V范围内 ≤ 0.5% 　　
充电电压： 286V~198V范围为 ≤ 0.5% 　　
电池电压： 12.5V±10%范围为 ≤ 0.5% 　　
控母、充电电流: 10%Ie~100%Ie范围内 ≤ 0.5% 　　
l 充电控制参数：调压口输出电压(DC)：0 ~ 8.0V受控 (100mA) 　　
l 温度检测：1路电池室温度 -40℃~125℃ 　　各章节电池温度巡检 -55℃~125℃ 　　
l 电池在线检测： 据电池节数定几路检测 　　
l 绝缘在线检测： 8~64路,可定制 　　
l 支路开关状态检测： 8~64路　　
l 硅链控制： 5级　　
l 故障记录： 64条　　
l 继电器触点：220V / 2A
系统组成（组件）：
按功能单元分，系统由以下组成部件组成，各组件的基本功能如下：
1、) 高频开关整流模块
高频整流模块完成AC/DC变换，实现系统的最基本功能。
2、) 交流配电
将三相交流输入电源通过配电分配到各个高频整流模块，其扩展功能为实现两路交流输入电源能自动进行投切。
3、) 直流馈电
将直流母线电压通过配电分配到每一路直流输出回路。
4、) 硅链调压单元
将整流模块输出电压和电池电压降压为一个稳定范围内的控制电压输出。
5、) 监控单元装置
进行整个系统的管理，人机对话的实现窗口，主要进行电池充电管理，系统后台远程控制。通过监控装置，把交流、直流、扩展量的各种模拟量，各种开关量信号采集并分析处理，具有声光告警信息。
6、) 电池巡检
对单体电池电压监测和告警，我公司提供电池巡检装置及电池巡检单元；分别检测19节及120节单体电池。
7、) 绝缘检测
对母线和馈出支路的对地绝缘状况进行监测，产生告警信号，上报数据到监控模块系统，在监控模块中显示详细的告警信息。

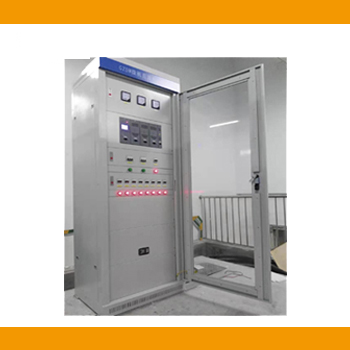

  柜体:

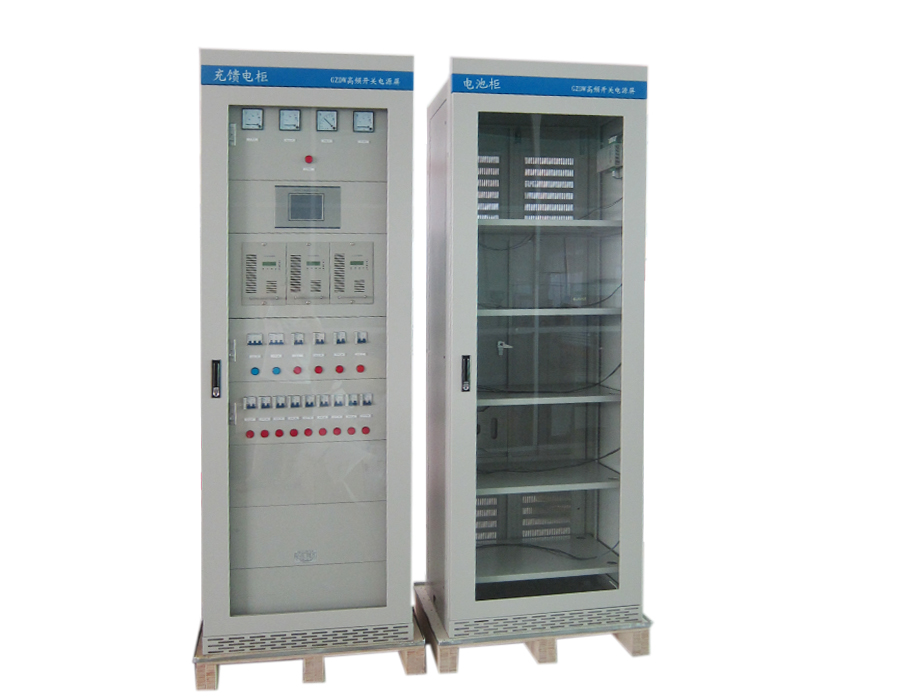

组合柜系统：由充电组合柜（充电柜、馈电柜）、电池柜组成。
分体柜系统：由充电柜、馈电柜、电池柜组成。
设备参数:
柜体前面为整扇玻璃门，后面为双开门，外形美观大方；
柜体结构设计便于设备安装调试、维护检修和运行操作。
外形尺寸有（高X宽X深）2260×800×600mm，2260×800×800mm两种常规标准规格，并且可根据用户需求定制非标柜体。

晶能科技（深圳）有限公司直流屏直流电压等级分为DC110V/DC220V,可以根据客户需求可定制7AH-1000AH的直流屏系统
