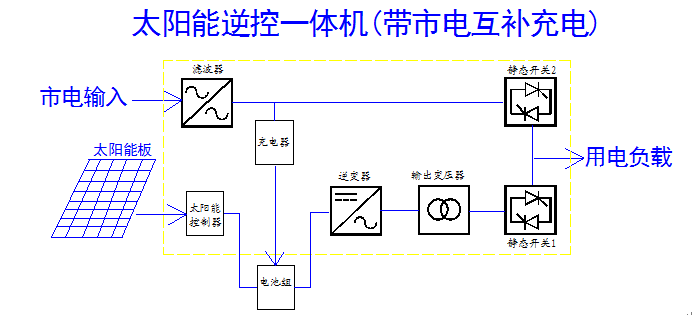

产品原理图
产品原理说明(交流主供/直流主供,可以在面板自行选择)
A、交流主供（市电优先模式）
步骤1：当有市电时，市电旁路直接输出，并且同时为蓄电池互补充电；
步骤2：当市电突然停电或异常，在5ms内系统自动切换至逆变供电，确保负载持续工作；
步骤3：当市电恢复后，系统自动切换至市电供电，同时为蓄电池互补充电；
说明：光伏板在发电情况下,就给电池充电，直至电池充满；
B、直流主供（逆变优先模式）（以12V电池模式举例如下,其他电压等级对应翻倍）
主用于光伏给电池充电，市电为互补充电，市电当备用电源。
步骤1：当有市电OK时，只要电池电压高于11V，逆变电源将逆变输出；（此功能主要实现光伏发电优先）
步骤2：当电池放电至11V，逆变电源将自动切换至市电旁路输出，同时市电给电池辅助充电；（电池欠压了说明光伏发电量不够使用，此功能主要实现市电互补充电、保证用电设备持续使用和延长电池使用寿命，不要市电充电，可以在面板取消）。
步骤3：当光伏板或市电通过逆变电源给电池充电至13.5V（或转恒压模式）时，逆变电源将自动切换至逆变模式输出（此功能主要实现光伏发电优先）。
步骤4：当市电故障、光伏发电又不够时，并且电池电压低于10V，逆变器将关闭输出。如果此时市电转为正常，逆变电源将自动开机实现旁路输出同时给电池充电。如果市电还不正常，光伏给电池充电至12V时，逆变器将自动开机、逆变模式输出。
市电大功率智能充电功能说明：
1）可以给不同种类的电瓶充电，具体请查看产品参数：（六、电池型号设置）
2）充电方式为三阶段式智能充电：
段I：用最大恒定电流快速充电，以尽快激活电池、提升备用电力。（恒流充电）
段II：转为恒定电压渐渐将电池充满电，给充分时间电池吸收能量，保护电池电极延长寿命、同时避免电池过充。（恒压充电）
段III：当侦测到电池充满时，会转用浮充电压以维持电池长久在满电量状态，并且自动检测电池电量，充电完成自动停止工作节省电力。（浮充）
节能模式（节电模式侦测时间5S）：当开关在节能模式下，空耗为1W～6W之间，只有芯片在工作，逆变电源在节能状态下进行自动循环检测，当连接的负载大于30W后，系统会在5S内自动开机进入正常工作模式，为负载供电；当卸载（负载小于30W）后，5S内自动进入节能状态；此功能大大减少了系统不必要的电量浪费，最大可能的减小空耗。
产品特性
1、纯正弦波输出；不伤害用电设备,有效保护负载;自带UPS转换功能,高速转换,转换时间小于5ms;确保用电的不间断性；
2、CPU管理，智能控制，模块式组成，售后维护更方便；

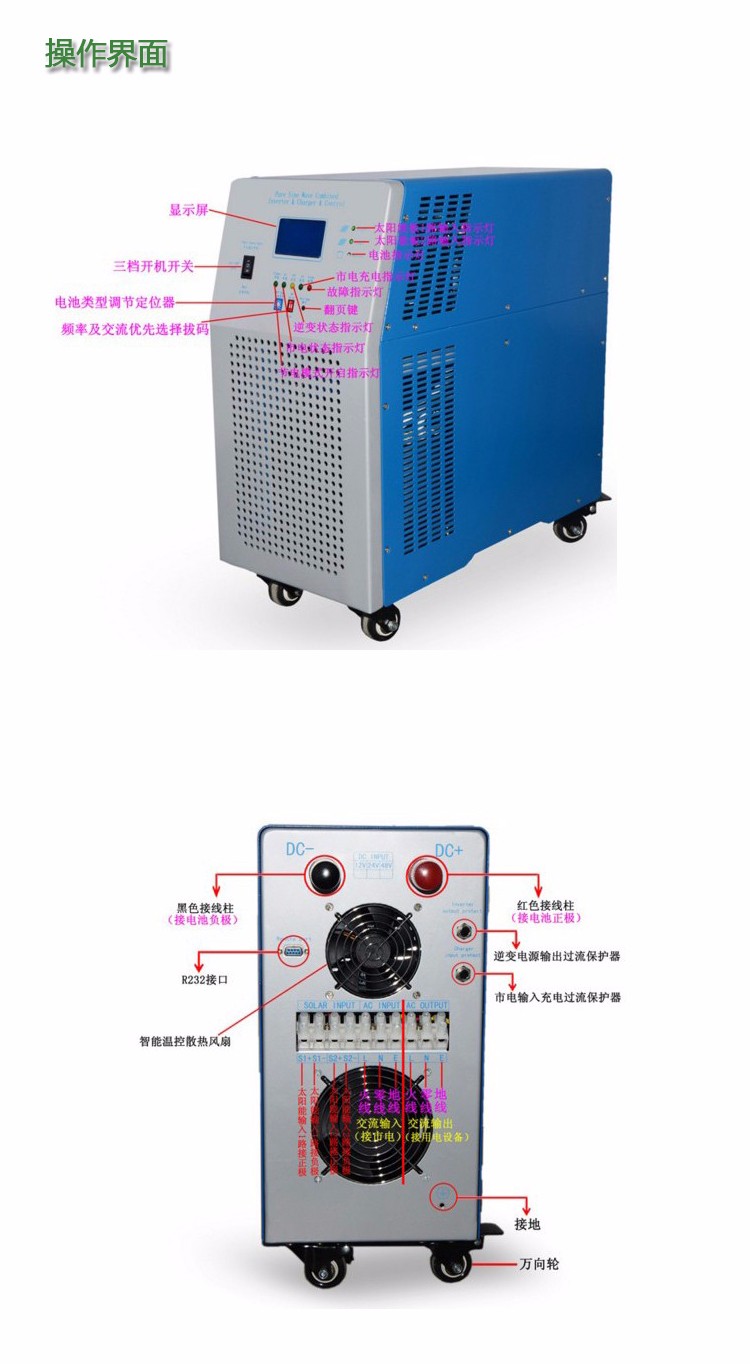

3、LED+LCD显示，可以直观的显示机器的全部运行参数；
4、高转换效率，半载环境下转换效率达90-95%;市电环境下达99%以上；低空耗，在节能模式状态下，损耗在1W~6W之间，高效节能；
5、增加市电辅助充电功能;充电功能强大，三阶段式智能充电，可为不同类型的电池充电，如密封铅酸电池，开放式铅酸电池，胶体电池等8种电池，注：锂电池需要根据客户使用的规格，在出厂前设置；
6、智能温度控制风扇，更节能，寿命更长；
7、本系列产品带载能力及抗冲击能力超强，如带动水泵，空调，冰箱等任何负载；
8、采用最先进工频电路设计，采用全新顶级电子料，系统稳定性好，故障率低，寿命长，一般正常使用寿命可以达到八年以上；
9、完善的保护功能：低压保护，高压保护，高温保护，短路保护，漏电保护，过流保护，过载保护，低压恢复，智能温控风扇，故障告警，故障自恢复等全面保护；
10、工频结构设计，抗谐波干扰，不受感性负载谐波干扰，更安全更稳定；
10、频率50HZ/60HZ可选择，AC优先/DC优先可选择，故障信息显示，功能更全面，使用更方便；
11、铜质变压器、铜质电池接线端柱、大电流接线端子、全铜线材、高密度三防漆电路板、双滚珠直流静音风扇、超大LCD显示屏、全部采用全新顶级电子配件，高档包装，安全、高效、高档；
|
