一:产品概述
1）、产品概述
产品用途：适用于建筑物及公共场所发生火情或其他紧急情况下为应急照明等各种灯具（含单进单出型金属卤素灯、钠灯）提供集中供电的应急电源装置。
2）、产品特点
1、采用最新IGBT逆变技术。
2、采用集中供电模式，无需特殊灯具。
3、应急供电时，正弦波交流电输出，稳压、稳频、静置无噪音、无公害。
4、可消防联动，可计算机监控，可消防中心控制。
5、隔离变压器输出，LCD液晶显示。
3）、产品优点
1、设计简单，施工方便。
2、综合造价低，节省投资。
3、寿命长，主机寿命10年以上。
4、免维护电池，可循环使用300～500次。
5、管理简单，自动瞬间切换，可无人值守。
6、保持照明度稳定，工作可靠，维护简便。
二:EPS应急电源工作方式
在交流市电正常时由市电经过互投装置给重要负载直接供电,同时通过智能充电机给电池组充电。当交流电网断电后或电网电能异常时，互投装置将会立即投切至逆变电源,由电池经过逆变电源逆变出交流电应急供电(转换时间小于1S,也可定制更短转换时间机型)。当电网电压恢复时，应急电源又将恢复为电网供电。

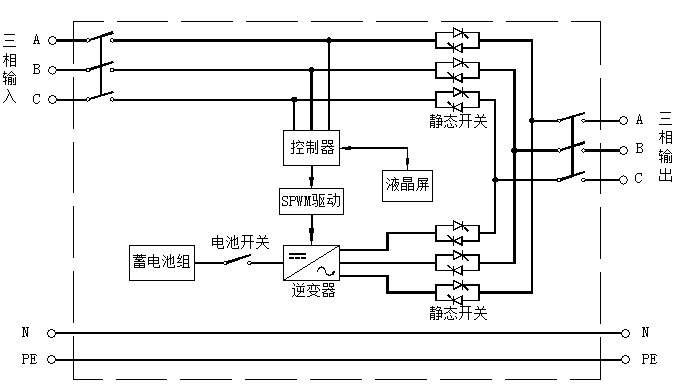

工作状态说明：
1、市电和直流输入都正常时，由市电通过静态开关1向负载提供电源（即交流供电）；
2、当市电异常，直流（电池组）输入正常时，由直流经过滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源（即直流逆变供电）；
3、当直流输入异常时或机器出现过载、过温、冲击及内部故障等情况时，机器自动保护关机,固障排除后自动重启或手动重启；
三:EPS应急电源主要参数
FS系列应急电源主要技术参数
功率 | 3KW | 10KW | 30KW | 50KW | 75KW | 100KW | |
直流输入 | 额定电压 | 216VDC | 384VDC | 480VDC | |||
电池数量 | 12V×18节 | 12V×32节 | 12V×40节 | ||||
电池类型 | 免维护铅酸蓄电池 | ||||||
交流输入 | 相 数 | 三相或单相 | |||||
频 率 | 50Hz ± 5％ | ||||||
电压范围 | 380VAC ± 20％或220VAC± 20％ | ||||||
应急逆变输出 | 额定功率 | 3KW | 10KW | 30KW | 50KW | 75KW | 100KW |
额定电压 | 380VAC或220VAC | ||||||
电压精度 | 380VAC ± 2％或220V± 2％ | ||||||
频 率 | 50Hz ± 1％ | ||||||
波形失真率 | ≤ 5％（线性负载） | ||||||
动态响应 | 5%（0%~100%负载） | ||||||
峰值系数（CF） | 3：1 | ||||||
过载能力 | 120% 5min 150% 1s | ||||||
逆变效率 | ≥88%（80%负载） | ≥92%（80%负载） | |||||
连续运行时间 | 可长时间连续运行 | ||||||
报 警 | 蜂鸣器声光报警、LED指示灯报警和液晶显示屏文字报警 | ||||||
切换时间 | ＜1S | ||||||
通讯接口 | RS232/485 | ||||||
遥信干接点 | 系统故障、交流故障、电池低压、强制应急 | ||||||
绝缘强度 | 1500 VAC， 1min （输入和输出） | ||||||
噪声（应急状态） | ≤45db（正面1米） | ≤55db（正面1米） | |||||
冷却方式 | 风扇强制风冷 | ||||||

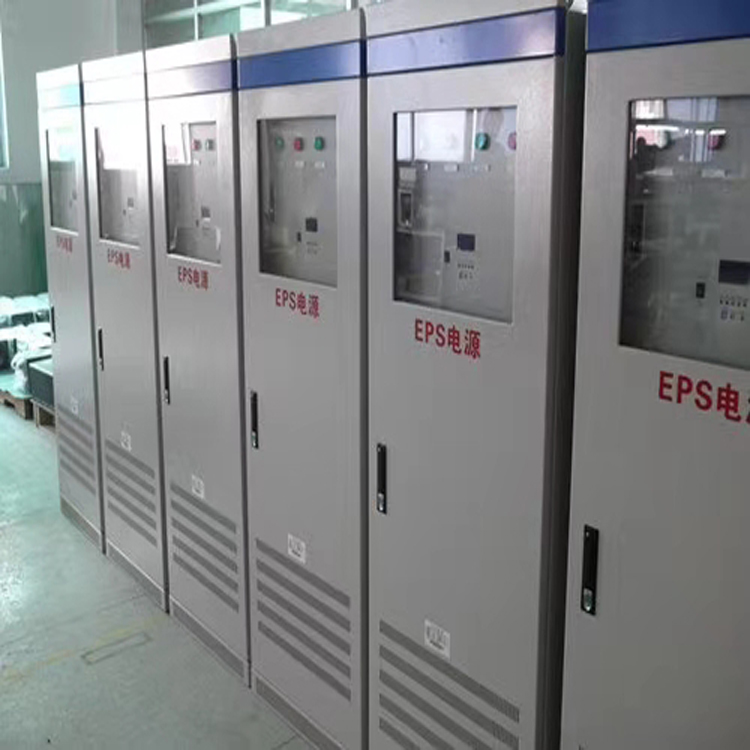

晶能科技生产的EPS应急电源均采用GGD电力柜安装设计,前门带钢化玻璃窗,底部及顶部强化通风散热设计,前门单开后门双开,结构坚固,外观美观大气,所有配件均采用国产名牌产品,部份重要部件均采用进口高档产品,确保设备的稳定性;(设备配件可按客户要求定制)
|
